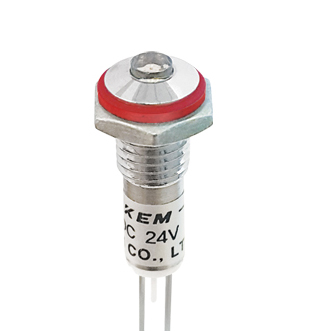

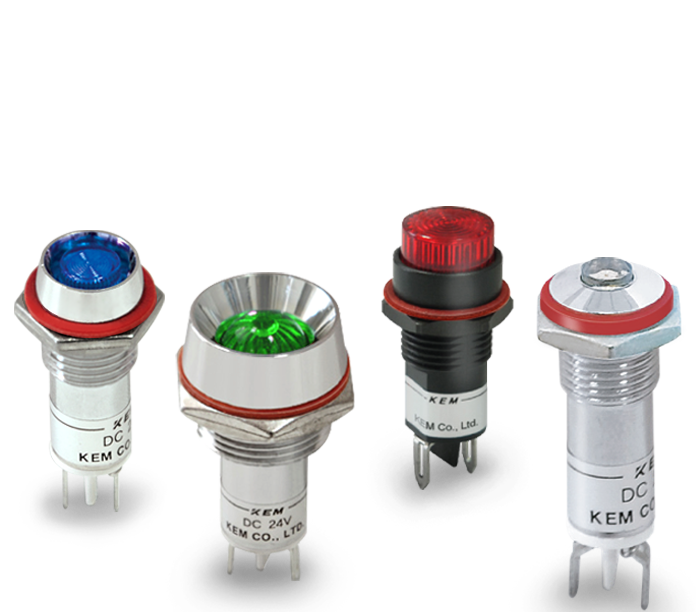

금속 몸체로 외부 충격에 강하며 사이즈는 [6Ø, 8Ø, 10Ø, 12Ø, 16Ø, 22Ø]가 있습니다. 일반 휘도형, 고휘도형 두 가지가 있으며 전압은 DC(3V, 5V, 12V, 24V, 48V), AC(110V, 220V)까지 제작 가능합니다.
반영구적인 수명으로 경제적인 장점이 있습니다.
| 1 | LED 휘도 |
||||||||
| 일 반 휘 도 형 |
무 | ● | ● | ● | ● | ||||
| B | ● | ||||||||
| H | ● | ● | ● | ● | |||||
| IS | ● | ||||||||
| JS | ● | ||||||||
| RA | ● | ||||||||
| 고 휘 도 형 |
U | ● | ● | ● | ● | ● | |||
| XU | ● | ● | |||||||
| CU | ● | ● | |||||||
| DU | ● | ● | ● | ||||||
| EU | ● | ||||||||
| FU | ● | ||||||||
| GU | ● | ||||||||
| HU | ● | ● | |||||||
| PU | ● | ||||||||
| HD | ● | ● | ● | ● | |||||
| DSU | ● | ||||||||
| ISU | ● | ||||||||
| JSU | ● | ||||||||
| RAU | ● | ● | ● | ● | ● | ||||
| BRAU | ● | ||||||||
| CRAU | ● | ● | ● | ● | |||||
| HRAU | ● | ● | ● | ● | |||||
| HRANU | ● | ● | ● | ||||||
| PRBU | ● | ||||||||
| 2 | 판넬 가공
치수 |
06 | 6Ø | ||||||
| 08 | 8Ø | ||||||||
| 10 | 10Ø | ||||||||
| 12 | 12Ø | ||||||||
| 16 | 16Ø | ||||||||
| 22 | 22Ø | ||||||||
| 3 | 사용전압 | A | 110 | AC 110V | |||||
| 220 | AC 220V | ||||||||
| D | 03 | DC 3V | |||||||
| 05 | DC 5V | ||||||||
| 12 | DC 12V | ||||||||
| 24 | DC 24V | ||||||||
| 48 | DC 48V | ||||||||
| 4 | LED 색상 |
일 반 휘 도 형 |
R | 적색 | |||||
| G | 녹색 | ||||||||
| Y | 황색 | ||||||||
| W | 백색-점등:적색 | ||||||||
| R·G | 2색 | ||||||||
| R·G·Y | 3색 | ||||||||
| 고 휘 도 형 |
R | 적색 | |||||||
| G | 녹색 | ||||||||
| Y | 황색 | ||||||||
| B | 청색 | ||||||||
| W | 백색 | ||||||||
| R·G | 2색(기본"-"COM/주문"+"COM) | ||||||||
| R·G·Y | 3색 | ||||||||
| 5 | 단자형식 | 무 | 기본형 | ||||||

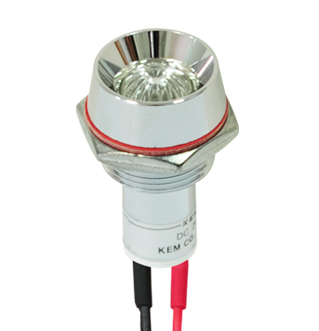

| L | 전선형 (6Ø, 22Ø 제외) | ||||||||
| T | 볼트형-16Ø, 22Ø 만 적용 | ||||||||
1. 금속 몸체
외부 충격이 강합니다.
2. 다양한 색상
적색, 녹색, 황색, 백색, 청색
3. 다양한 디자인
선택의 폭이 다양합니다.
4. 반영구적인 디자인
전자 장비에 널리 사용됩니다.
5. 미려한 외관
전자 장비에 널리 사용됩니다.
6. 측면 시야 확보
다양한 돌출형 디자인
1. LED 점등 색상에선 일반 백색 LED는 점등시 적색, 고휘도 백색 LED는 백색 점등시 백색이 점등 됩니다.
2. HD형 제품은 일반적인잔압 전압에 의한 반불형상이 일어나지 않습니다.
3. 렌즈형 제품의 경우 주위환경에 따라서 불 밝기가 어두울 수도 있습니다.
4. 전압 DC(3V, 5V, 12V, 24V, 48V) AC(110V, 220V)까지 제작 가능합니다.
- R : 보호 저항치 (Ω)
- Edc : 직류 공급전압 (V)
- VF : 직류 순방향 전압 (V)
- IF : 직류 순방향 전류 (mA)
