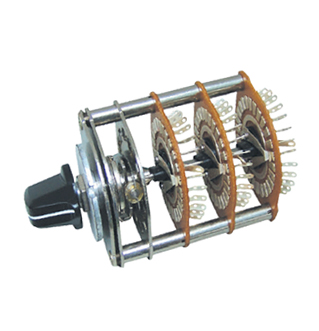

ROTARY SWITCH의 회로 수는 일반적으로 1회로부터 9회로까지 조립식으로 되어 있어 회로에 따라 선택할 수 있으므로 경제적입니다.
사용접점수의 선택 방법은 스톱바 볼트(Stopper bolt)를 이용하여 간접점이 변경되므로 사용이 편리합니다.

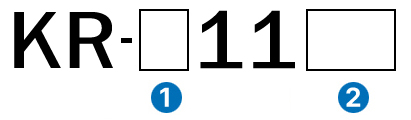

| 1 | 회로수 | 1 | 1회로 |
| 2 | 2회로 | ||
| 3 | 3회로 | ||
| 4 | 4회로 | ||
| 5 | 5회로 | ||
| 6 | 6회로 |
| 1 | 회로수 | 7 | 7회로 |
| 8 | 8회로 | ||
| 9 | 9회로 | ||
| 2 | 접점 | AA | 13접점 (27.7°) |
| AP | 26접점 (13.85°) |
1. ROTARY SWITCH의 회로수는 일반적으로 1회로부터 9회로까지 조립식으로 되어 있어 회로에 따라 선택할 수 있으므로 경제적입니다.
2. 사용접점수의 선택방법은 스톱바 볼트(Stoper bolt)를 이용하여 간접점히 변경되므로 사용이 편리합니다.
3. 다이얼 스텝(Dial Step)각도는, 26회로(AP)를 선택할 때는 360°/26회로로 Step각도가 정해지고,
13회로(AA)를 선택할 때는 360°/13 회로로 Step각도가 정해집니다.
4. 이동 접점이 접점접점자에서 옆 점점 접점자로 회전할 때 완전히 OFF상태로 변한 후 다음 접점이 ON상태로 되는
360°/13 접점과 OFF상태로 되지않고 다시 옆접점과 ON상태로 되는 360°/26접점 2종류가 있습니다.
5. 특수구조에 의한 조립식 다접점, 다회로으로 설계되어 있으며 최대 360°/26접점 10회로까지 제작이 가능합니다.

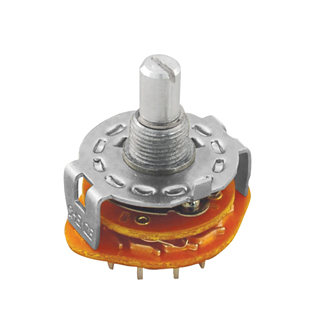

| 1 | 회로수
·
접점 |
102 | 1회로 2접점 |
| 107 | 1회로 7접점 | ||
| 108 | 1회로 8접점 | ||
| 110 | 1회로 10접점 | ||
| 111 | 1회로 11접점 |
| 1 | 회로수
·
접점 |

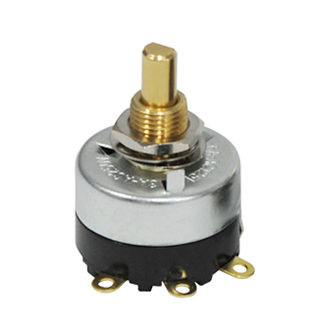

112 | 1회로 12접점 |
| 205 | 2회로 5접점 | ||
| 206 | 2회로 6접점 | ||
| 304 | 3회로 4접점 | ||
| 403 | 4회로 3접점 |
| 1 | 접점 | 4K | 4극 (90º) |
| 6K | 6극 (60º) |

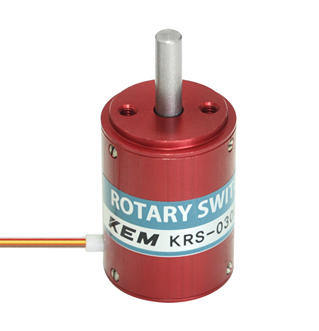

1. 리드 스위치를 사용하여 응답성이 빠릅니다.
2. 정확한 60°, 90°의 각도를 검출 할 수가 있습니다
| 1 | 접점 | 3접점 |
| 4접점 |
회전 각도 : 45 º
