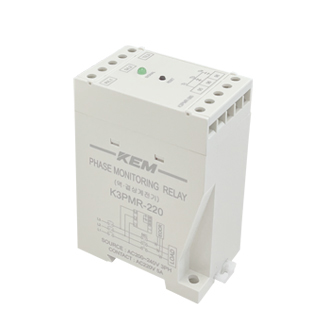

전압 검출 방식의 삼상 모터 역회전 방지 계전기입니다. 역·결상 시 전원을 차단하여 기기를 보호합니다.
초기 전원 입력 시 상기 조건 중 역·결상시 계전기는 여자 되지 않고 원인이 상기표와 같이 표시됩니다.
전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.
| 1 | 전압 | 220 | 3Ø AC 220V |
| 380 | 3Ø AC 380V | ||
| 440 | 3Ø AC 440V |
오배선에 의한 모터의 역회전을 확실히 방지하는 계전기
전원 투입과 동시에 정상,반상을 판별하고 반사 상태일 떄는 마그네트 스위치의 투입을 저지합니다.
전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.
잘못된 배선에 의한 역회전이 사고로 연결되는 기기의 내장용으로 콘베어,호이스트,크레인,수중점프,압축기,냉동기,공작기계 건설 기계 등
위상 검출 방식이므로 단상에서는 사용할 수 없습니다.
마그네트 콘넥타 부하측의 오배선은 검출 되지 않습니다.
전원 투입과 동시에 정상,반상을 판별하고 반상인 상태일 때에는 마그네트 스위치의 작동을 저지함과 동시에 LED 소등됩니다.
(단, 정상 작동시 LED점등)
unit_03 4. 전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.
역상 검출
| 입력방식 | LED(G) | 출력 접점 (A) |
| R-S-T | ON | ON |
| R-T-S | OFF | OFF |
| S-R-T | OFF | OFF |
| T-S-R | OFF | OFF |
