로타리 스위치KR TYPE

KR-111로타리 스위치 KR TYPE

    • KR 로타리 스위치의 련수는 일반적으로 1련부터 9련까지
      조립식으로 되어있어 회로에 따라 선택할 수 있으므로 경제적입니다.
      1련
      AA-13접점(27.7°) AP-26접점(13.85°)
모델선택


제품사양

    • 접촉저항 10㎖ 이하(DC 3A, 1A)
      허용전압 AC 250V(1.7A 이하)
      허용전 AC 3A(10V 이하) DC 3A(10V 이하)
      접촉자용량 DC 20W, AC 45W
      절연 저항 500㏁이상(DC 500V)
      내전압 AC 500V, 1분간
      회전 토크 1련 0.8~2.5Kg/㎠
      2련 0.9~3.0Kg/㎠
      3련 1.0~3.5Kg/㎠
      4련 1.1~4.0Kg/㎠
      5련 1.2~4.5Kg/㎠
      6련 1.3~5.0Kg/㎠
      7련 1.4~5.5Kg/㎠
      8련 1.5~6.0Kg/㎠
      9련 1.6~6.5Kg/㎠
    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

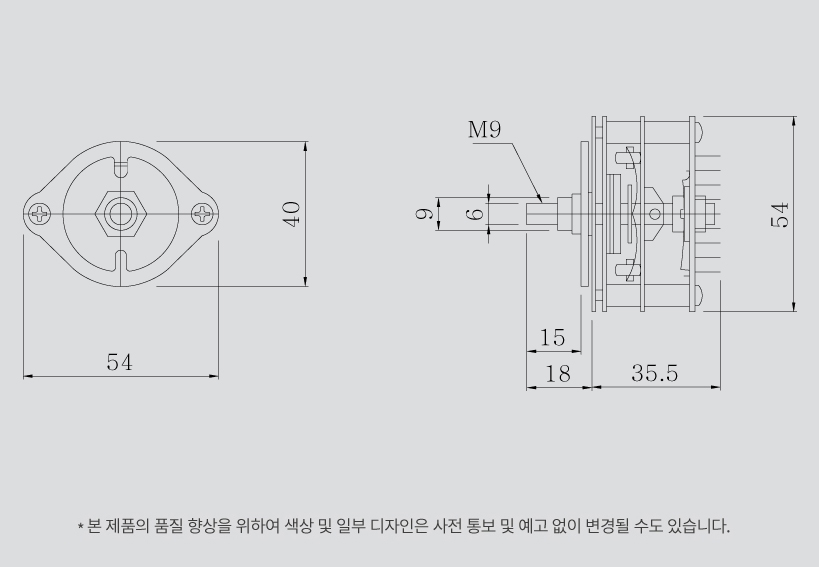

도면

동영상

형식 및 용도

    • 1 회로수 1 1회로
      2 2회로
      3 3회로
      4 4회로
      5 5회로
      6 6회로
    • 1 회로수 7 7회로
      8 8회로
      9 9회로
      2 접점 AA 13접점 (27.7°)
      AP 26접점 (13.85°)
    • 02 특징


            1. ROTARY SWITCH의 회로수는 일반적으로 1회로부터 9회로까지 조립식으로 되어 있어 회로에 따라 선택할 수 있으므로 경제적입니다.
             2. 사용접점수의 선택방법은 스톱바 볼트(Stoper bolt)를 이용하여 간접점히 변경되므로 사용이 편리합니다.
             3. 다이얼 스텝(Dial Step)각도는, 26회로(AP)를 선택할 때는 360°/26회로로 Step각도가 정해지고,
                13회로(AA)를 선택할 때는 360°/13 회로로 Step각도가 정해집니다.
             4. 이동 접점이 접점접점자에서 옆 점점 접점자로 회전할 때 완전히 OFF상태로 변한 후 다음 접점이 ON상태로 되는
                 360°/13 접점과 OFF상태로 되지않고 다시 옆접점과 ON상태로 되는 360°/26접점 2종류가 있습니다.
             5. 특수구조에 의한 조립식 다접점, 다회로으로 설계되어 있으며 최대 360°/26접점 10회로까지 제작이 가능합니다.

    • 03 KRT / KRB Type



    • 1 회로수
      ·
      접점
      102 1회로 2접점
      107 1회로 7접점
      108 1회로 8접점
      110 1회로 10접점
      111 1회로 11접점
    • - 회전 각도 : 30 º
    • 1 회로수
      ·
      접점
      112 1회로 12접점
      205 2회로 5접점
      206 2회로 6접점
      304 3회로 4접점
      403 4회로 3접점
    • 04 KRS Type



    • 1 접점 4K 4극 (90º)
      6K 6극 (60º)
    • 05 특징


             1. 리드 스위치를 사용하여 응답성이 빠릅니다.
             2. 정확한 60°, 90°의 각도를 검출 할 수가 있습니다

    • 06  KRP Type



    • 1 접점 3접점
      4접점
    • 회전 각도 : 45 º

사용설명서 및 주의사항

    • 단수 조절법


      1. ROTARY SWITCH 1단으로 위치 고정합니다.
      2. KNOB(손잡이) 위의 흑색 볼트를 돌려서 빼냅니다.
      3. KNOB(손잡이)를 해체한 후 KNOB 사각 지지대를 해체 합니다.
      4. BRACKET 양쪽의 접시 볼트를 풀고 BRACKET 빼냅니다.
      5. 중양 샤프트 부근에 있는 작은 볼트 2EA를 1.5 바퀴 정도 풀어 놓습니다.
      6. KNOB 사각지지대를 샤프트에 가부착합니다.
      7. 작은 볼트에 부착되어 있는 단수 고정 레바 2EA중 1EA를 단수로 맞추는 위치까지 이동시킨 후
          KNOB 사각 지지대를 돌려 원하는 단수에 단수 고정레바가 정위치에 있는지 확인 합니다.
      8. 가부착된 KNOB사각지지대를 해체 합니다.
      9. BRACKET를 방향에 맞게 삽입한 후 접시볼트 2EA를 고정 시킵니다.
      10. KNOB 사각 지지대를 1단 방향으로 고정 시킵니다.
      11. KNOB(손잡이)를 사각 지지대에 고정 시킵니다.
      12. 단수가 맞는지 최종 확인 합니다


    • 경 고
      1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전 장치를 부착한 후에 사용하십시오.
      2. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시오.
      3. 전원을 입력(ON)시키키 전에 반드시 결선이 올바르게 되어 있는지 확인하십시오.
      4. 제품의 분해, 가공, 개조, 수리를 하면 오작동의 원인이 되므로 절대로 하지 마십시오.


      주 의
      1. 실외에서는 사용하지 마십시오.
      2. 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용하십시오.
      3. 청소시 물, 유기용제를 사용하지 마시고, 물기가 없는 마른수건이나 압축공기 등으로 청소를 하시기 바랍니다.
      4. 제품의 설치 및 분리는 전원을 OFF한 후에 실시하여 주십시오.
      5. 외부 기기와 결선시 번호를 확인후 배선을 정확하게 결선하여 주십시오.
      6. 제품 부착에 관하여 다음과 같은 장소를 피하여 주십시오.

          - 본체에 직접 진동, 충격이 가하여 지는 장소
          - 티끌과 먼지, 염분, 철분이 많은 장소
          - 직사 일광을 받는 장소

      7. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.
