색상
| 구분 | KP | KP-S | |
| 정격 | AC 250V 8A | AC 250V 5A | |
| 절연 저항 | 100M Ω 이상 (DC 500V 에서) | ||
| 접촉 저항 | 15mΩ이하 (초기치) | 500mΩ이하 | |
| 내전압 | 충전부사이 | 1,000VAC (50/60Hz)1분간 | |
| 비충전부 사이 | 1,500VAC (50/60Hz)1분간 | ||
| 진동 | 오작동 | 10~55Hz 복진폭 : 1.5mm 3축 각 방향 | |
| 수명 | 기계적 | 100만회 이상 | |
| 전기적 | 10만회 이상 | ||
| 사용주의 온도 | -25℃~+80℃ | -20℃~+70℃ | |
| 사용주의 습도 | 45~85% RH | 80% RH | |
■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
■ 특별주문 사양도 제작 가능합니다.
| 1 | 버튼형식 | 무 | 돌출형 |
| C | |||
| U | 매입형 | ||
| 2 | 전류 | 무 | AC 250V 8A |
| S | AC 250V 5A | ||
| 3 | 판넬 가공 치수 | 10 | 10Ø |
| 12 | 12Ø | ||
| 16 | 16Ø |
| 3 | 판넬 가공 치수 | 22 | 22Ø |
| 25 | 25Ø | ||
| 4 | 접점 | 무 | 1a1b |
| 2 | 2a2b | ||
| 5 | 색상 | R | 적색 |
| G | 녹색 | ||
| Y | 황색 | ||
| B | 청색 | ||
| W | 백색 |
1. 버튼 머리부분의 높낮이를 용도에 맞춰 조절할 수 있습니다.
2. 버튼 돌출부위의 소형화로 각종 소형 CONTROL BOX에도 적합하도록 설계되었습니다.
3. 몸체는 다이캐스팅 사출제품이므로 견고합니다.
4. 동작부위는 아크릴 혼합수지 사출로 색상이 선명하고 적색,녹색,황색,백색,청색 등 다양한 색상으로 구성되어 선택의 폭이 넓습니다.
5. 고정 너트는 드라늄 소재 가공으로 견고하고 제품의 품위를 한층 높여 줍니다.
- 사무용기기
- 각종 측정장비
- 산업용 자동제어 기기
- 이동형 소형 CONTROL BOX
- 자동화 기기

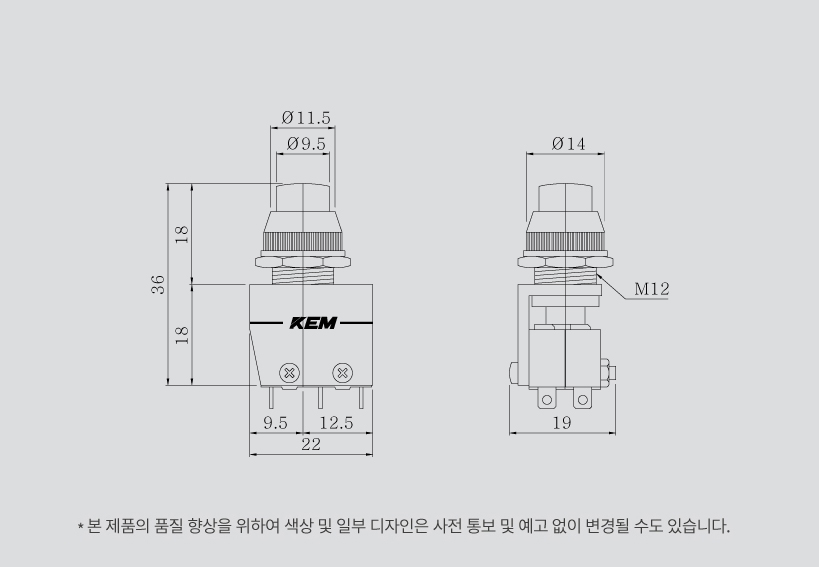

Panel 취부구조
1. 높이 조절용 너트를 이용해서 A부분의 높이를 조절할 수 있습니다.
2. PANEL 두께가 두꺼울 경우 와샤 및 높이 조절용 너트 없이 사용할 수 있습니다.
접점 구성도
경 고
1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용 할 경우에는
반드시 2중으로 안전 장치를 부착한 후에 사용하십시오.
2. 반드시 판넬에 취부하여 사용 하십시요 . 감전, 오작동, 고장의 원인이 됩니다.
3. 감전방지및 기기 고장 방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시요.
4. 가스 근처에서 사용금지 - 방폭구조가 아니므로 가연성, 폭발성 가스가 있는 장소에서는 사용하지 마십시요.
5. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시오.
6. 전원을 입력(ON)시키키 전에 반드시 결선이 올바르게 되어 있는지를 확인하십시오.
7. 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시요. 이상동작, 감전, 화재의 위험이 있습니다.
8. 본 기기의 탈착은 전원을 OFF한 후 조치 하십시요. 감전, 오작동, 고장의 원인이 됩니다.
주 의
1. 주문하신 사양과 일치 하는지 확인 하십시요.
2. 실외에서는 사용하지 마십시오.
3. 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용하십시오.
4. 제품의 설치 및 분리는 전원을 OFF한 후에 실시하여 주십시오.
5. 외부 기기와 결선시 번호를 확인후 배선을 정확하게 결선하여 주십시오.
6. 제품 부착에 관하여 다음과 같은 장소를 피하여 주십시오.
- 본체에 직접 진동, 충격이 가하여 지는 장소
- 티끌과 먼지, 염분, 철분이 많은 장소
- 직사 일광을 받는 장소
7. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.
8. 마이크로 스위치 단자에 납땜을 하실때 인두기로 필요 이상의 열을 가하면 단자가 밀려 마이크로 스위치의 작동 불량의 원인이 될 수 있습니다.
