제품소개 지속적인 기술개발로 믿을 수 있는 제품을 만들겠습니다.

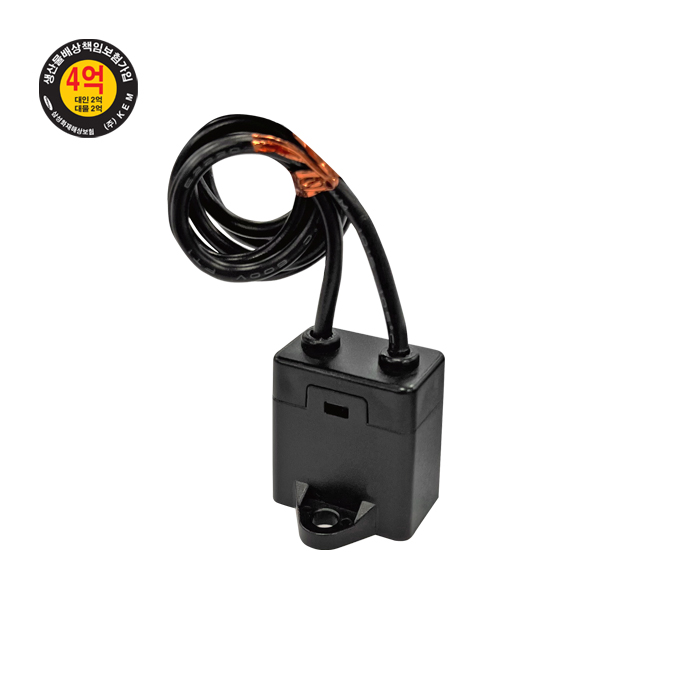

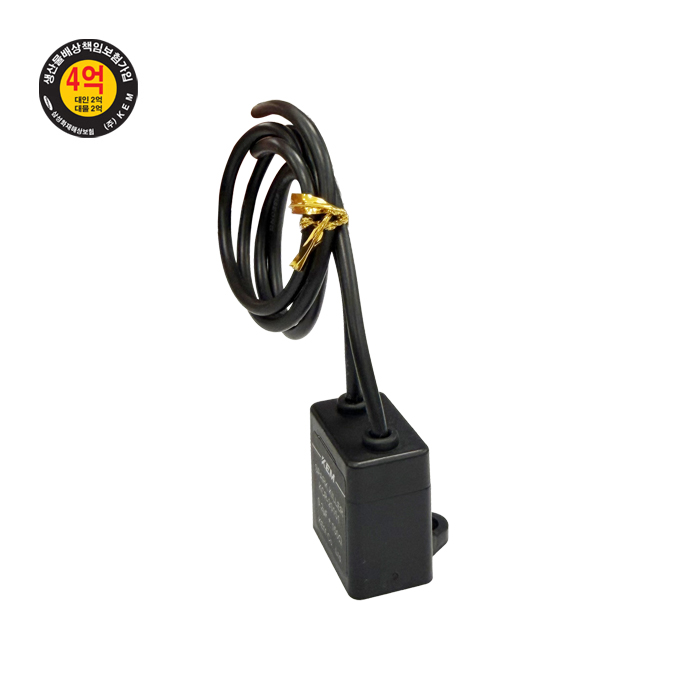

KCR-20151

    • 불꽃 발생을 방지하게 위해 접점간에 삽입하는 회로를 불꽃 소거회로라고 하며,여기에 삽입하는 부품을 스파크 킬러 라고 합니다.
      단상형 기본 전선형
      콘덴서 0.2㎌
      저항 150Ω
모델선택


제품사양

      • 단상형
    • Model C(㎌) R(Ω) L/V(Line volt)
      KCR-10201R 0.1 200 250
      KCR-50500R 0.47 50 250
      KCR-10201 0.1 200 250
      KCR-10121 0.1 120 250
      KCR-10470N 0.1 47 250
      KCR-20151 0.2 150 250
      KCR-20201 0.2 200 250
      KCR-50500 0.47 50 250
      KCR-20501 0.2 500 250
      KCRT-10201S 0.1 200 250
      KCRT-10201 0.1 200 250
      KNCRT-15271 0.1 200 110
      14D271K
      KNCRT-15471 0.1 200 220
      14D471K
      KNCRB-10820 0.5 10 DC 24
      10D820
      KCR-10201x4 0.1 200 250
      KCR-50500x4 0.47 27 250
      KCRH-10680N 0.1㎌ - 800V 7W 68Ω 500
      KCRH-20470N 0.2㎌ - 800V 7W 50Ω 500
      KCRH-30330N 0.3㎌ - 800V 7W 30Ω 500
      KCRH-50270N 0.5㎌, 800V 10W, 10Ω 500
      KCRC-10121 0.1 120 250
      KCRC-10201 0.1 200 250
      KCRC-20201 0.2 200 250
      KCRC-20501 0.2 500 250
      KCRC-50500 0.47 50 250
      KCRHC-10680 0.1 68 500
      KCRHC-20470 0.2 47 500
      KCRHC-30330 0.3 33 500
      KCRHC-50270 0.47 27 500
    • - R(Ω) 허용오차 ± 20%

      - C(㎌) 허용오차 ± 20%


      ※ 사용온도 범위 : -25 ~ +70℃

      ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

형식 및 용도

사용설명서 및 주의사항

      • 사용 예


    • 경 고

      1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후에 사용하십시요.
      2. 반드시 판넬에 취부하여 사용하십시요. 감전, 오작동, 고장의 원인이 됩니다 .
      3. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시요.
      4. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시요.
      5. 본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시요. 감전, 오작, 사고의 원인이 됩니다.
      6. 통전 중에 본 기기의 분해 및 단자에 접촉하지 마십시요. 감전, 오작동의 위험이 있습니다.
      7. 제품사용시 주위온도는 -25℃ ~+70℃ 범위내에서 사용 하십시요.


      주 의
      1. 주문하신 사양과 일치 하는지 확인 하십시요.
      2. 실외에서는 사용하지 마십시요.
      3. 부식성 가스(특히 유해가스, 암모니아등)가연성 가스가 발생하지 않는 장소에서 사용 하십시요.
      4. 물이 들어갔을때에는 누전,화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
      5. SPARK KILLER 를 사용시, 될 수 있으면 노이즈 등의 발생원 근처에 부착하십시요.
      6. 배선 등의 L(리엑턴스) 성분에 의해 이상 진동을 일으키기도 하고 고주파 성분에 대해서는 임피던스의 상승에 의해 흡수 효과가 저하 할 수도 있습니다.
      7. 규정의 펄스 조건을 준수하여 주십시요.
         특히, 전원주파수가 높은 경우 (70Hz 이상)와 겹칠때는 3상 전파정류 회로등에서는 주의해주십시요.
         체크 방법으로 부품의 온도 상승이 5℃이하로 되면 안전합니다.
      8. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.

인증서

스파크 킬러KCR-10201

스파크 킬러3PHASE-50500

더 자세한 정보를 알고 싶으시다면 제품 카달로그를 다운받으세요. 제품에 대한 문의사항은 Q&A 또는 고객문의를 이용하세요.
